PET钛白母粒（注塑级）（PET0TD60-1）
产品说明书

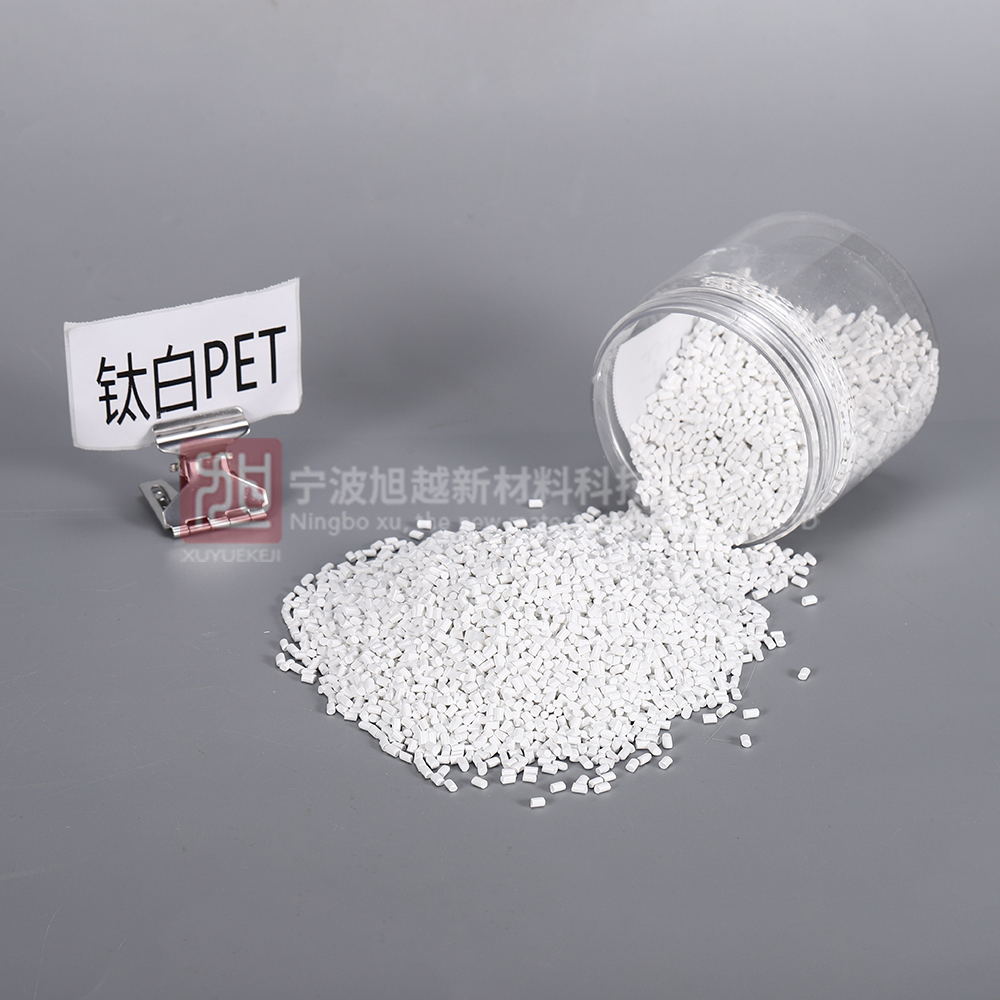

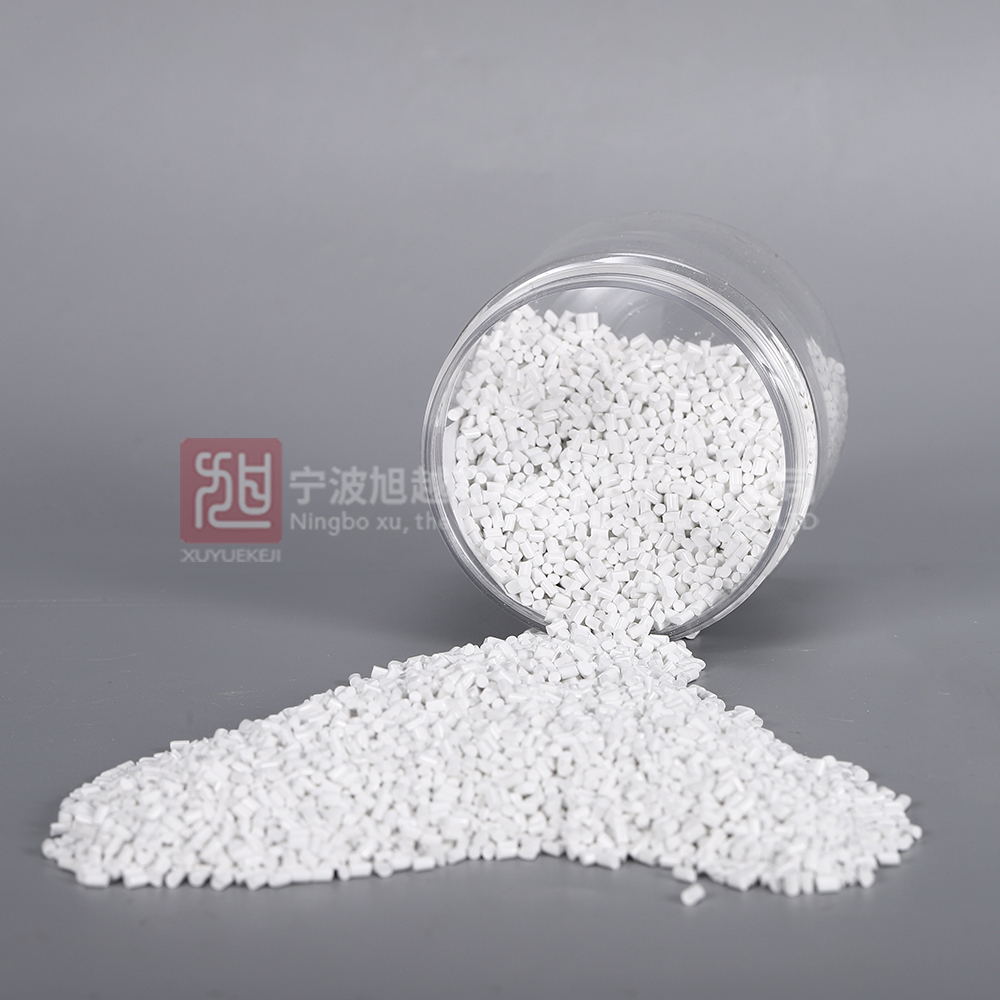

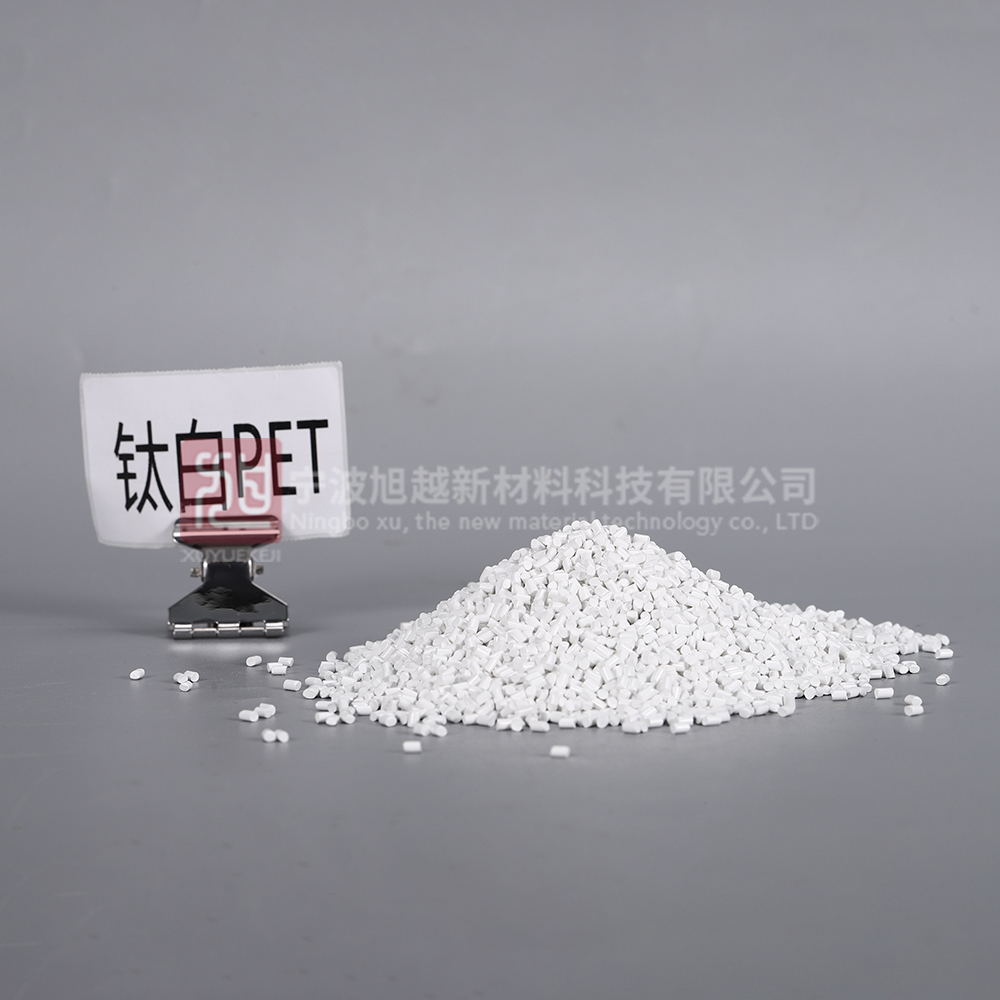

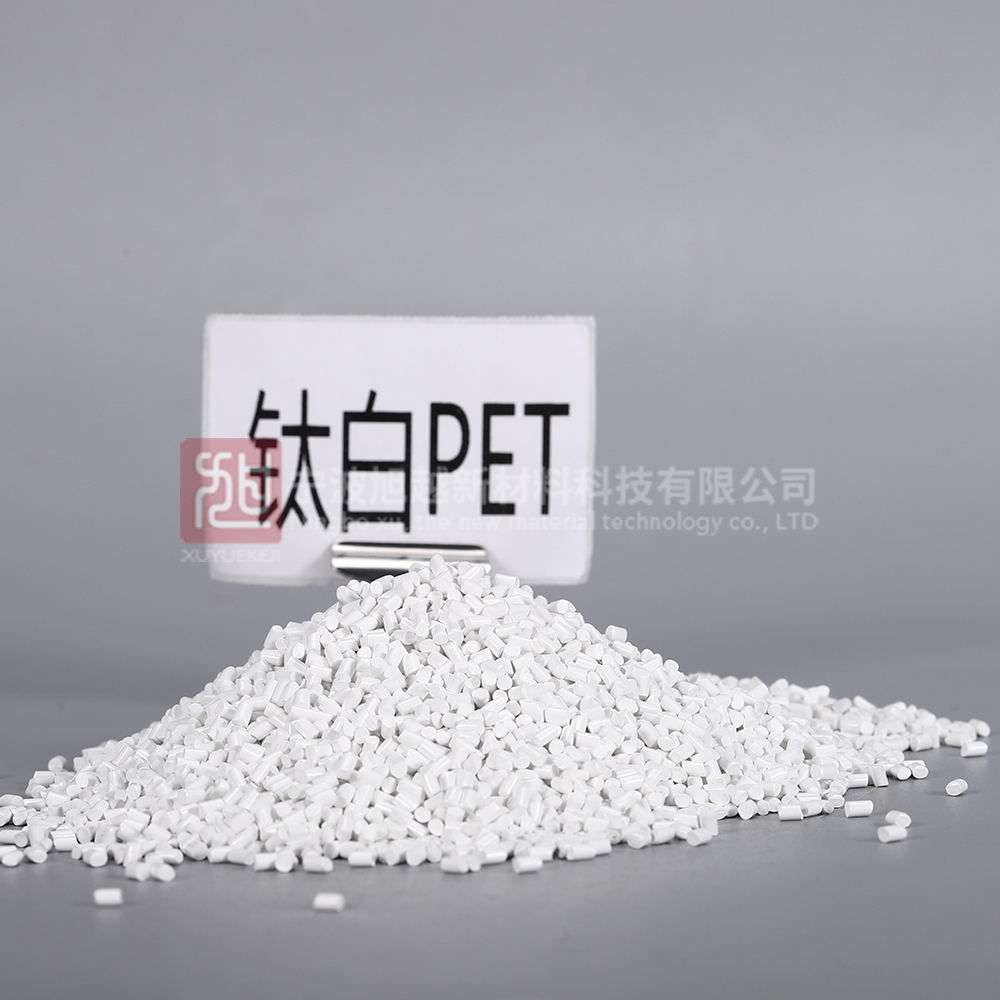

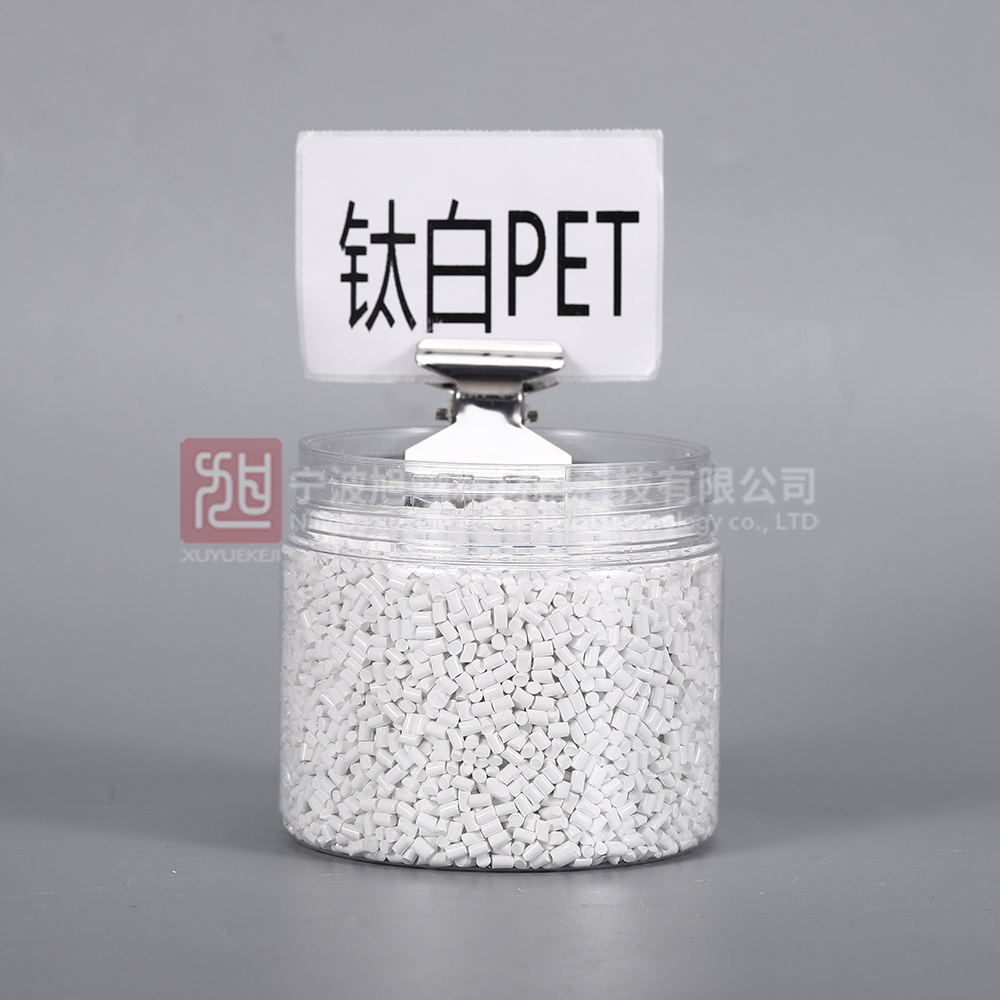

产品介绍：
本产品是PET树脂为载体的钛白母粒，主要用于PET树脂、PET复合材料的注塑及挤出产品，产品粘度低、分散性好、着色能力强、并具有良好的加工性能。
产品优势：
★本品着色性能好，对着色材料的各项力学性能影响小，不影响产品加工工艺；
★本产品可以按比例直接与物料混合后，可与物料一起烘干处理，直接加工成型；
★满足无尘化要求，易于输送和混合；
技术参数：
|
项目 |
单位 |
标准 |
|
外观 |
|
钛白颗粒 |
|
挥发份份（105℃/2hr） |
% |
≤ 0.5 |
|
有效含量 |
% |
60 |
|
基材 |
|
PET |
使用方法：
参考用量：1-3%。
产品储存
采用铝箔袋包袋真空包装，净重5kg（可依客户要求）。
应用举例
▲2kgPET 树脂+0.04kgPET0TD60-1母粒混合注塑制样测试
|
测试项目 |
测试方法 |
单位 |
测试数据 |
|
拉伸强度 Tensile strength |
GB/T 1040-2018 |
MPa |
64.6 |
|
断裂伸长率 Elongation at Break |
% |
36.4 |
|
|
弯曲强度 Flexural Strength |
GB/T 9341-2008 |
MPa |
80.0 |
|
弯曲模量 Flexural Modulus |
MPa |
1884 |
|
|
悬臂梁缺口冲击强 Izod impact strengt (V-notched) |
GB/T 1843-2008 |
kJ/m2 |
5.1 |
|
热变形温度（Tff1.8） Heat Deflection Temp（Tff1.8） |
GB/T 1634.2-2019 |
℃ |
70.9 |
|
密度 Density |
GB/T 1033-2008 |
g/cm3 |
1.36 |
|
熔体质量流动速率（270℃、2.16kg） Melt Mass Flow Rate |
GB/T 3682-2018 |
g/10min |
140 |
|
灰分 Ash content |
GB/T 9345-2008 |
% |
1.17 |
返回
